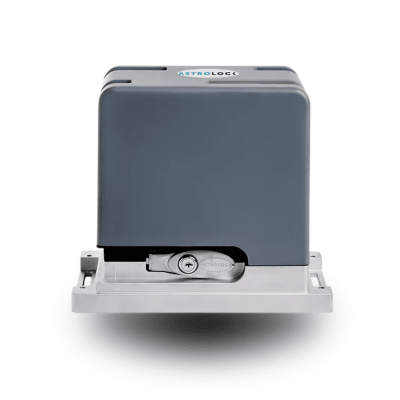

Motor para portón corredizo Astrolock Ultra AL800: ultrarrápido, abre en solo 4,5 segundos y mueve portones de hasta 800 kg. Motor de 5800 RPM con velocidad regulable, 220V y hasta 50 ciclos/hora, ideal para hogares y condominios. Incluye central de mando, 2 controles remotos, 2 finales de carrera híbridos (encoder/magnético), 2 llaves de destrabe y piñón Z18 en aluminio de alta durabilidad. Fabricado en Brasil. Más seguridad, rapidez y comodidad en el acceso a tu propiedad.
Descripción técnica
¿Por qué elegir Ultra AL800?
Velocidad extrema y tecnología de vanguardia para portones hasta 800 kg, con apertura ultrarrápida en solo 4,5 segundos.
⚡
Apertura Ultrarrápida 4,5 Segundos
Abre o cierra 3 metros de portón en tan solo 4,5 segundos. Motor de 5800 rpm que reduce al máximo el tiempo de espera y aumenta la seguridad de tu familia.
🎚️
Velocidad Regulable a Medida
Ajusta la velocidad de apertura y cierre según tus necesidades. Flexibilidad total para adaptar el motor a cualquier portón y preferencia de uso.
🎯
Fin de Carrera Híbrido Inteligente
Sistema híbrido Encoder/Magnético que asegura precisión milimétrica en cada maniobra. Control exacto de apertura y cierre para máxima seguridad.
Características Destacadas
⚙️
Motor Ultrarrápido 5800 RPM
Corazón eléctrico de alto rendimiento con alimentación 220V que garantiza una apertura veloz y fluida. Tecnología e innovación para el máximo desempeño.
🔩
Piñón Aluminio Z18 Reforzado
Piñón externo de aluminio Z18 que evita desgaste prematuro de la cremallera. Mayor durabilidad y transmisión eficiente de potencia sin fallos.
🔐
Central de Mando Incluida
Central de mando lista para programar tus 2 controles remotos. Gestión segura y sencilla de todos los accesos con instalación rápida.
📦
Kit Completo Listo para Instalar
Incluye motor, 2 finales de carrera, central de mando, 2 controles remotos y 2 llaves de destrabe. Todo lo necesario en una sola caja.
🔇
Operación Silenciosa Premium
Apertura veloz y silenciosa que no molesta a vecinos ni convivientes. Funcionamiento suave ideal para hogares, condominios y zonas residenciales.
🌎
Fabricación Brasileña Astrolock
Respaldo de Astrolock, líder en automatización y seguridad. Calidad y confiabilidad probada en miles de instalaciones profesionales.
Ventajas del Sistema
🏠 Ideal para Hogares y Condominios
Capacidad de 50 ciclos por hora perfecta para residencias, condominios y accesos con flujo moderado. Comodidad y seguridad para toda la familia.
💪 Potencia para 800 kg
Mueve portones de hasta 800 kg con facilidad y precisión. Solución confiable para hojas de gran tamaño que requieren rapidez y robustez.
⏱️ Máximo Ahorro de Tiempo
Apertura de 3 metros en tan solo 4,5 segundos reduce drásticamente los tiempos de espera. Mayor seguridad al no dejar el portón abierto de más.
🔧 Mantenimiento Mínimo
Piñón de aluminio y componentes de alta resistencia reducen desgaste. Menor necesidad de mantenimiento frecuente ahorrando costos operativos.
🛡️ Seguridad para tu Familia
La apertura ultrarrápida disminuye el tiempo de exposición al entrar y salir. Tranquilidad y protección en cada maniobra, día y noche.
👥 Fácil Instalación Profesional
Kit completo con todos los componentes necesarios simplifica el montaje. Central de mando y accesorios listos para puesta en marcha rápida.
Especificaciones Técnicas
Modelo:Ultra AL800 (COD: AL800U)
Marca:Astrolock
Tipo:Motor corredizo ultrarrápido
Capacidad de Arrastre:Hasta 800 kg
Velocidad de Apertura:4,5 segundos por cada 3 metros de recorrido
Ciclos por Hora:50 ciclos/h
Velocidad Motor:5800 rpm
Capacidades:Velocidad regulable
Alimentación:220V
Fin de Carrera:Híbrido Encoder/Magnético (2 finales de carrera incluidos)
Piñón de Salida:Z18 de aluminio externo
Contenido del Kit:Motor, 2 finales de carrera, central de mando, 2 controles remotos, 2 llaves de destrabe
Uso Recomendado:Residencias y condominios con portones corredizos de hasta 800 kg
Aplicación:Portones corredizos residenciales que priorizan rapidez y seguridad
✨ Velocidad e Innovación para tu Hogar
El Motor Portón Astrolock Ultra AL800 lleva la automatización residencial a otro nivel combinando una apertura ultrarrápida de solo 4,5 segundos con capacidad para portones de hasta 800 kg. Su motor de 5800 rpm con alimentación 220V y velocidad regulable garantiza un movimiento veloz y fluido, mientras soporta hasta 50 ciclos por hora para el uso diario en hogares y condominios. El fin de carrera híbrido Encoder/Magnético asegura precisión milimétrica, y el piñón de aluminio Z18 evita el desgaste prematuro. Incluye kit completo con central de mando, 2 controles remotos, 2 finales de carrera y 2 llaves de destrabe. Fabricado en Brasil por Astrolock, ofrece operación silenciosa y máxima seguridad. Menos tiempo de espera, más comodidad y protección para tu familia.
Modo de uso y preparación
IMPORTANTE: la energía va al final
El motor graba el recorrido del portón en su primera energizada. Termine toda la instalación mecánica antes de conectar la alimentación. Si energiza a medio instalar, la central memoriza un recorrido equivocado y hay que borrarlo y empezar de nuevo.
Orden correcto: portón → base y motor → cremallera → finales de carrera y topes → cableado → energizar.
Paso 1. Revise el portón
El motor no arregla un portón malo: lo desgasta. El portón debe correr de extremo a extremo con un solo dedo de empuje. Ruedas sin juego, riel limpio y sin óxido, guía superior alineada, sin pendiente en el recorrido y con topes mecánicos firmes.
Paso 2. Ancle el motor
Sobre base de hormigón nivelada o base fija Astrolock, con el motor perpendicular al portón y anclado en sus cuatro puntos. Deje el ducto para los cables antes de fraguar.
Paso 3. Monte la cremallera (el paso crítico)
Use únicamente cremallera de nylon original de la marca. Las metálicas o genéricas desgastan el piñón en semanas y anulan la garantía del motor.
Deje 2 mm de separación entre el piñón y el fondo del diente, en todo el recorrido. Ni apretado ni suelto.
Piñón y cremallera perfectamente centrados y paralelos, sin escalones entre tramos.
Apoye cada tramo sobre el piñón con dos separadores de 2 mm mientras lo fija: así todos quedan a la misma altura.
La cremallera nunca debe cargar su peso sobre el piñón; la sostienen sus soportes.
Proteja el motor y la central de chispas y esquirlas al soldar o esmerilar. Ideal: suelde los soportes con el motor desmontado. Una esquirla dentro de la tarjeta electrónica es daño no cubierto por garantía.
No lubrique la cremallera de nylon: la grasa retiene arenilla y esa arenilla lima los dientes.
Paso 4. Instale finales de carrera, topes y fotocélulas
Los imanes de final de carrera en su posición de portón abierto y cerrado. Fotocélulas a 50 cm del piso, emisor y receptor perfectamente alineados.
Paso 5. Conecte la alimentación
220V con conexión a tierra obligatoria, circuito propio con automático y diferencial, y un interruptor de corte accesible cerca del motor. Los tres cables del motor van al borne MOTOR sin necesidad de respetar el orden de colores.
Paso 6. Grabe el recorrido
Con el portón a media carrera, energice y dé un comando. El primer movimiento debe ser de APERTURA. Si cierra, corte la energía e intercambie dos de los tres cables del motor. Deje que llegue al tope de apertura, invierta solo y llegue al tope de cierre. Recorrido grabado.
Paso 7. Grabe los controles
Verifique primero que el control esté en modo Rolling Code: al apretar el botón, el LED debe parpadear varias veces. Si queda encendido fijo, está en código fijo. Para cambiarlo, presione los dos botones del control a la vez hasta que cambie de modo, y recién ahí grábelo en la central.
Asistencia durante la instalación
Dentro de la caja viene un código QR con canal de asistencia técnica del fabricante, que incluye acompañamiento por videollamada durante la instalación. Escanéelo antes de empezar.
Mantenimiento
Limpie la guía de piso periódicamente: tierra y óxido en el riel son la causa número uno de sobreesfuerzo del motor. Revise los soportes de la cremallera y la separación de 2 mm, mantenga limpios los lentes de las fotocélulas y cambie las pilas de los controles de forma preventiva.
Preguntas frecuentes
¿Sirve para mi portón? Este modelo es para portones de corredera de hasta 500 o 550 kg según la versión, de uso residencial. El portón debe correr suave a mano y no tener pendiente. Si su portón es más pesado o de uso intensivo tipo condominio, consulte por los modelos de mayor capacidad.
¿Incluye la cremallera? No. La cremallera se vende aparte y debe ser de nylon original de la marca. Usar cremalleras metálicas o genéricas desgasta el engranaje del motor en semanas y anula la garantía.
¿Por qué 2 mm de separación entre el engranaje y la cremallera? Es la holgura que permite que el motor empuje sin forzar. Si queda apretada, el motor detecta sobreesfuerzo y devuelve el portón. Si queda suelta, los dientes patinan y se desgastan. Los 2 mm deben mantenerse en todo el recorrido, con piñón y cremallera centrados y paralelos.
El control remoto no funciona, ¿qué reviso? Primero la pila y su polaridad. Un LED débil o que cambia a rojo indica pila baja. Pruebe con el segundo control para descartar que la falla sea del motor.
El control solo funciona muy cerca del portón Cambie primero la pila. Si persiste, revise que la placa de antena del motor esté firme y bien soldada, y que el cable de antena esté extendido, no enrollado ni pegado al metal. Descarte interferencia de luminarias LED, cámaras o cercos eléctricos cercanos.
Grabé el control y a los días dejó de funcionar Probablemente el control está en código fijo en vez de Rolling Code. Apriete el botón: el LED debe parpadear varias veces. Si queda fijo, presione los dos botones a la vez para cambiar el modo y vuelva a grabarlo.
El portón se devuelve solo a mitad de camino Es la consulta más frecuente y casi siempre es la cremallera demasiado apretada contra el engranaje: el motor detecta el sobreesfuerzo y el sistema antiaplastamiento invierte el movimiento. Revise los 2 mm en todo el recorrido, el centrado y el paralelismo. También revise riel sucio, rueda trabada u obstáculos en el trayecto.
El engranaje del motor se ve desgastado o "comido" Se produce por no usar la cremallera de nylon original, por separación distinta de 2 mm o por tramos descentrados. Este daño no lo cubre la garantía. Corrija la cremallera antes de reemplazar el piñón, o el nuevo se dañará igual.
El portón frena antes del tope o choca al cerrar El recorrido grabado no corresponde al del lugar. Borre el recorrido grabado y vuelva a memorizarlo con el procedimiento del punto 6.
Quedó abierto y al dar comando de abrir, cierra La memorización quedó mal hecha. Repita el procedimiento completo verificando que el primer movimiento sea de apertura; si no lo es, intercambie dos cables del motor.
¿Funciona sin electricidad? No opera, pero incluye destrabe manual con llave para abrir y cerrar el portón a mano durante un corte. Existe la opción de respaldo con batería como accesorio.
¿Son obligatorias las fotocélulas? Sí. El sistema antiaplastamiento reduce el riesgo de accidentes pero no lo elimina. El fabricante las exige, especialmente si se activa el cierre automático.
¿Qué anula la garantía? Usar cremalleras o repuestos no originales, daño por chispas o esquirlas de soldadura, intervención por personal no autorizado, golpes, inundación, descargas atmosféricas y uso fuera de condiciones normales. Conserve la boleta o factura.
