El motor de portón estándar AL‑500E de Astrolock es una solución de automatización enfocada en viviendas. Combina un tiempo de apertura/cierre muy rápido (10 s para 3 m), una capacidad de arrastre de 500 kg y una electrónica dual analógica/digital que permite ajustar con precisión los movimientos. Su construcción robusta y componentes metálicos (piñón de aluminio, base de motor de hierro) aseguran fiabilidad. Incluye todos los accesorios necesarios para la instalación y destaca por ser fabricado en Brasil, lo cual le confiere prestigio y respaldo. La mayoría de las fuentes indican un rendimiento de 20 ciclos por hora, aunque algunas tiendas mencionan que puede alcanzar 30 ciclos por hora en usos residenciales; en cualquier caso, se trata de un motor pensado para entradas residenciales con flujo moderado a alto.
Al elegir este motor, los usuarios obtienen rapidez, seguridad (al cierre rápido y control remoto anti‑intrusión), y un kit completo que facilita la instalación. Es una inversión confiable para automatizar portones de mediano peso y aumentar la seguridad y comodidad del hogar.
2 CONTROLES REMOTOS.
2 FINALES DE CARRERA.
CENTRAL DE MANDO.
2 LLAVES DE DESTRABE.
Descripción técnica

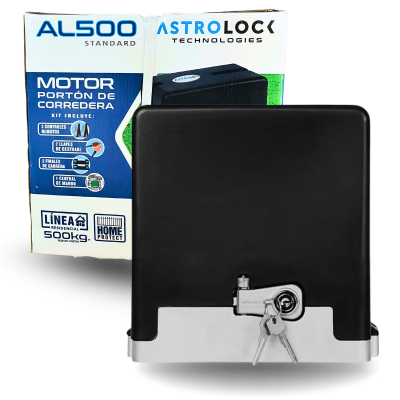

Motor para Portón Astrolock AL-500E
¿Por qué elegir Astrolock AL-500E?
Seguridad, velocidad y comodidad para automatizar tu portón con tecnología brasileña confiable.
⚡
Apertura Ultrarrápida
Abre y cierra portones de hasta 500 kg en solo 10 segundos por 3 metros. Cierre rápido que evita intrusiones aprovechando el momento de entrada.
🔒
Seguridad y Control
Incluye 2 controles remotos para operar desde el auto y 2 llaves de destrabe manual en caso de falla eléctrica. Tranquilidad total para tu familia.
🛠️
Kit Completo Listo para Instalar
Todos los componentes necesarios incluidos: controles remotos, finales de carrera, central de mando y llaves. Instalación sin complicaciones.
Características Destacadas
💪
Capacidad de Arrastre 500 kg
Diseñado para portones de corredera residenciales de mediano peso. Motor potente de 1750 RPM máximas con alimentación 220V monofásica.
🎯
Limitadores Analógicos y Digitales
Sistema dual que permite ajustar con precisión la posición de apertura y cierre. Evita golpes al final del recorrido con movimiento suave.
⚙️
Piñón de Aluminio Z18
Piñón externo fabricado en aluminio resistente a la corrosión. Tracción suave sobre la cremallera del portón con durabilidad superior.
🔄
20-30 Ciclos por Hora
Capacidad de 20 ciclos/hora según fabricante, hasta 30 ciclos/hora en uso residencial. Ideal para casas con varios ingresos diarios.
🇧🇷
Fabricado en Brasil
Construcción robusta con componentes metálicos de calidad. Prestigio y respaldo de manufactura brasileña reconocida en automatización.
🔇
Operación Silenciosa
Movimiento fluido y silencioso que no perturba. Central electrónica diseñada para uso residencial que prolonga la vida útil del motor.
Kit Completo Incluido
📡
2 Controles Remotos
Opera tu portón desde el auto sin salir. Comodidad y seguridad en cada entrada.
🎚️
2 Finales de Carrera
Limitadores que definen con precisión los puntos de apertura y cierre del portón.
💻
Central de Mando
Tarjeta electrónica que gestiona la potencia del motor y garantiza operación eficiente.
🔑
2 Llaves de Destrabe Manual
Apertura manual de emergencia en caso de falla eléctrica. Acceso garantizado siempre.
Especificaciones Técnicas
Modelo:Astrolock AL-500E / AL-500S
Tipo de Portón:Corredera residencial
Capacidad:Hasta 500 kg de peso
Velocidad:~10 segundos para 3 m de recorrido
Alimentación:220V monofásico
Motor:1750 RPM máximas
Ciclos por Hora:20 ciclos/h (hasta 30 en uso residencial)
Limitadores:Analógicos y digitales combinados
Piñón:Z18 de aluminio externo
Origen:Fabricado en Brasil
Garantía:1 año / 12 meses
Uso:Residencial flujo moderado a alto
🏡 Automatización Confiable para tu Hogar
El Motor Astrolock AL-500E combina velocidad excepcional (10 segundos por 3 metros), capacidad de arrastre de 500 kg y electrónica dual analógica/digital para ajuste preciso. Su construcción robusta con componentes metálicos brasileños asegura fiabilidad a largo plazo. Incluye kit completo para instalación: 2 controles remotos, finales de carrera, central de mando y llaves de destrabe. Perfecto para portones de mediano peso en entradas residenciales, ofrece seguridad con cierre rápido anti-intrusión, operación silenciosa y bajo mantenimiento. Una inversión confiable que aumenta la seguridad y comodidad de tu familia.
Modo de uso y preparación
IMPORTANTE: la energía va al final
El motor graba el recorrido del portón en su primera energizada. Termine toda la instalación mecánica antes de conectar la alimentación. Si energiza a medio instalar, la central memoriza un recorrido equivocado y hay que borrarlo y empezar de nuevo.
Orden correcto: portón → base y motor → cremallera → finales de carrera y topes → cableado → energizar.
Paso 1. Revise el portón
El motor no arregla un portón malo: lo desgasta. El portón debe correr de extremo a extremo con un solo dedo de empuje. Ruedas sin juego, riel limpio y sin óxido, guía superior alineada, sin pendiente en el recorrido y con topes mecánicos firmes.
Paso 2. Ancle el motor
Sobre base de hormigón nivelada o base fija Astrolock, con el motor perpendicular al portón y anclado en sus cuatro puntos. Deje el ducto para los cables antes de fraguar.
Paso 3. Monte la cremallera (el paso crítico)
Use únicamente cremallera de nylon original de la marca. Las metálicas o genéricas desgastan el piñón en semanas y anulan la garantía del motor.
Deje 2 mm de separación entre el piñón y el fondo del diente, en todo el recorrido. Ni apretado ni suelto.
Piñón y cremallera perfectamente centrados y paralelos, sin escalones entre tramos.
Apoye cada tramo sobre el piñón con dos separadores de 2 mm mientras lo fija: así todos quedan a la misma altura.
La cremallera nunca debe cargar su peso sobre el piñón; la sostienen sus soportes.
Proteja el motor y la central de chispas y esquirlas al soldar o esmerilar. Ideal: suelde los soportes con el motor desmontado. Una esquirla dentro de la tarjeta electrónica es daño no cubierto por garantía.
No lubrique la cremallera de nylon: la grasa retiene arenilla y esa arenilla lima los dientes.
Paso 4. Instale finales de carrera, topes y fotocélulas
Los imanes de final de carrera en su posición de portón abierto y cerrado. Fotocélulas a 50 cm del piso, emisor y receptor perfectamente alineados.
Paso 5. Conecte la alimentación
220V con conexión a tierra obligatoria, circuito propio con automático y diferencial, y un interruptor de corte accesible cerca del motor. Los tres cables del motor van al borne MOTOR sin necesidad de respetar el orden de colores.
Paso 6. Grabe el recorrido
Con el portón a media carrera, energice y dé un comando. El primer movimiento debe ser de APERTURA. Si cierra, corte la energía e intercambie dos de los tres cables del motor. Deje que llegue al tope de apertura, invierta solo y llegue al tope de cierre. Recorrido grabado.
Paso 7. Grabe los controles
Verifique primero que el control esté en modo Rolling Code: al apretar el botón, el LED debe parpadear varias veces. Si queda encendido fijo, está en código fijo. Para cambiarlo, presione los dos botones del control a la vez hasta que cambie de modo, y recién ahí grábelo en la central.
Asistencia durante la instalación
Dentro de la caja viene un código QR con canal de asistencia técnica del fabricante, que incluye acompañamiento por videollamada durante la instalación. Escanéelo antes de empezar.
Mantenimiento
Limpie la guía de piso periódicamente: tierra y óxido en el riel son la causa número uno de sobreesfuerzo del motor. Revise los soportes de la cremallera y la separación de 2 mm, mantenga limpios los lentes de las fotocélulas y cambie las pilas de los controles de forma preventiva.
Preguntas frecuentes
¿Sirve para mi portón? Este modelo es para portones de corredera de hasta 500 o 550 kg según la versión, de uso residencial. El portón debe correr suave a mano y no tener pendiente. Si su portón es más pesado o de uso intensivo tipo condominio, consulte por los modelos de mayor capacidad.
¿Incluye la cremallera? No. La cremallera se vende aparte y debe ser de nylon original de la marca. Usar cremalleras metálicas o genéricas desgasta el engranaje del motor en semanas y anula la garantía.
¿Por qué 2 mm de separación entre el engranaje y la cremallera? Es la holgura que permite que el motor empuje sin forzar. Si queda apretada, el motor detecta sobreesfuerzo y devuelve el portón. Si queda suelta, los dientes patinan y se desgastan. Los 2 mm deben mantenerse en todo el recorrido, con piñón y cremallera centrados y paralelos.
El control remoto no funciona, ¿qué reviso? Primero la pila y su polaridad. Un LED débil o que cambia a rojo indica pila baja. Pruebe con el segundo control para descartar que la falla sea del motor.
El control solo funciona muy cerca del portón Cambie primero la pila. Si persiste, revise que la placa de antena del motor esté firme y bien soldada, y que el cable de antena esté extendido, no enrollado ni pegado al metal. Descarte interferencia de luminarias LED, cámaras o cercos eléctricos cercanos.
Grabé el control y a los días dejó de funcionar Probablemente el control está en código fijo en vez de Rolling Code. Apriete el botón: el LED debe parpadear varias veces. Si queda fijo, presione los dos botones a la vez para cambiar el modo y vuelva a grabarlo.
El portón se devuelve solo a mitad de camino Es la consulta más frecuente y casi siempre es la cremallera demasiado apretada contra el engranaje: el motor detecta el sobreesfuerzo y el sistema antiaplastamiento invierte el movimiento. Revise los 2 mm en todo el recorrido, el centrado y el paralelismo. También revise riel sucio, rueda trabada u obstáculos en el trayecto.
El engranaje del motor se ve desgastado o "comido" Se produce por no usar la cremallera de nylon original, por separación distinta de 2 mm o por tramos descentrados. Este daño no lo cubre la garantía. Corrija la cremallera antes de reemplazar el piñón, o el nuevo se dañará igual.
El portón frena antes del tope o choca al cerrar El recorrido grabado no corresponde al del lugar. Borre el recorrido grabado y vuelva a memorizarlo con el procedimiento del punto 6.
Quedó abierto y al dar comando de abrir, cierra La memorización quedó mal hecha. Repita el procedimiento completo verificando que el primer movimiento sea de apertura; si no lo es, intercambie dos cables del motor.
¿Funciona sin electricidad? No opera, pero incluye destrabe manual con llave para abrir y cerrar el portón a mano durante un corte. Existe la opción de respaldo con batería como accesorio.
¿Son obligatorias las fotocélulas? Sí. El sistema antiaplastamiento reduce el riesgo de accidentes pero no lo elimina. El fabricante las exige, especialmente si se activa el cierre automático.
¿Qué anula la garantía? Usar cremalleras o repuestos no originales, daño por chispas o esquirlas de soldadura, intervención por personal no autorizado, golpes, inundación, descargas atmosféricas y uso fuera de condiciones normales. Conserve la boleta o factura.
